AT500QH不锈钢潜水泵_大流量耐腐蚀潜水电泵 |
AT500QH不锈钢潜水泵是我厂生产的大型大流量耐腐蚀潜水电泵产品。与常规QJ系列深井潜水泵不同,它采用了4极电机驱动,运行过程中启动扭力大,负载启动稳定。更加适合于大流量排水使用要求。
设计参数:
AT500QH不锈钢潜水泵设计参数
型号 |
流量(m3/h) |
扬程范围(m) |
转速(r/min) |
AT500QH450 |
290 |
35-175 |
1450 |
|
450 |
30-150 |
1450 |
|
540 |
25-125 |
1450 |
At 500QH 550 |
400 |
29-145 |
1450 |
|
550 |
27-135 |
1450 |
|
850 |
17-87 |
1450 |
AT500QH不锈钢潜水泵的机组运行效率在71%以上,电机设计运行安全余量20%。因此同一种型号可以满足较大范围的流量需求。
适应环境条件:
(1)AT500QH不锈钢潜水泵用于深井环境之中,建议井内径在600mm及以上。
(2)现场电压建议在380V、660V、1140V、3000V等电压等级,三相电压偏差不超过额定值的5%。
(3)用于海洋取水环境,需要加装导流罩保证电机散热。
(4)不锈钢潜水泵潜没深度不能低于水位以下1米。
(5)根据环境水质情况选择不锈钢304、 316、 316L、 2205双相钢的制作材质。
(6)介质温度高于30度情况下,需要选择耐高温不锈钢潜水泵产品。
(7)本产品为充水式潜水电泵,适用于含沙量不高的清水介质, 含沙量较大会造成泵体叶轮的磨损以及密封件等的损坏。

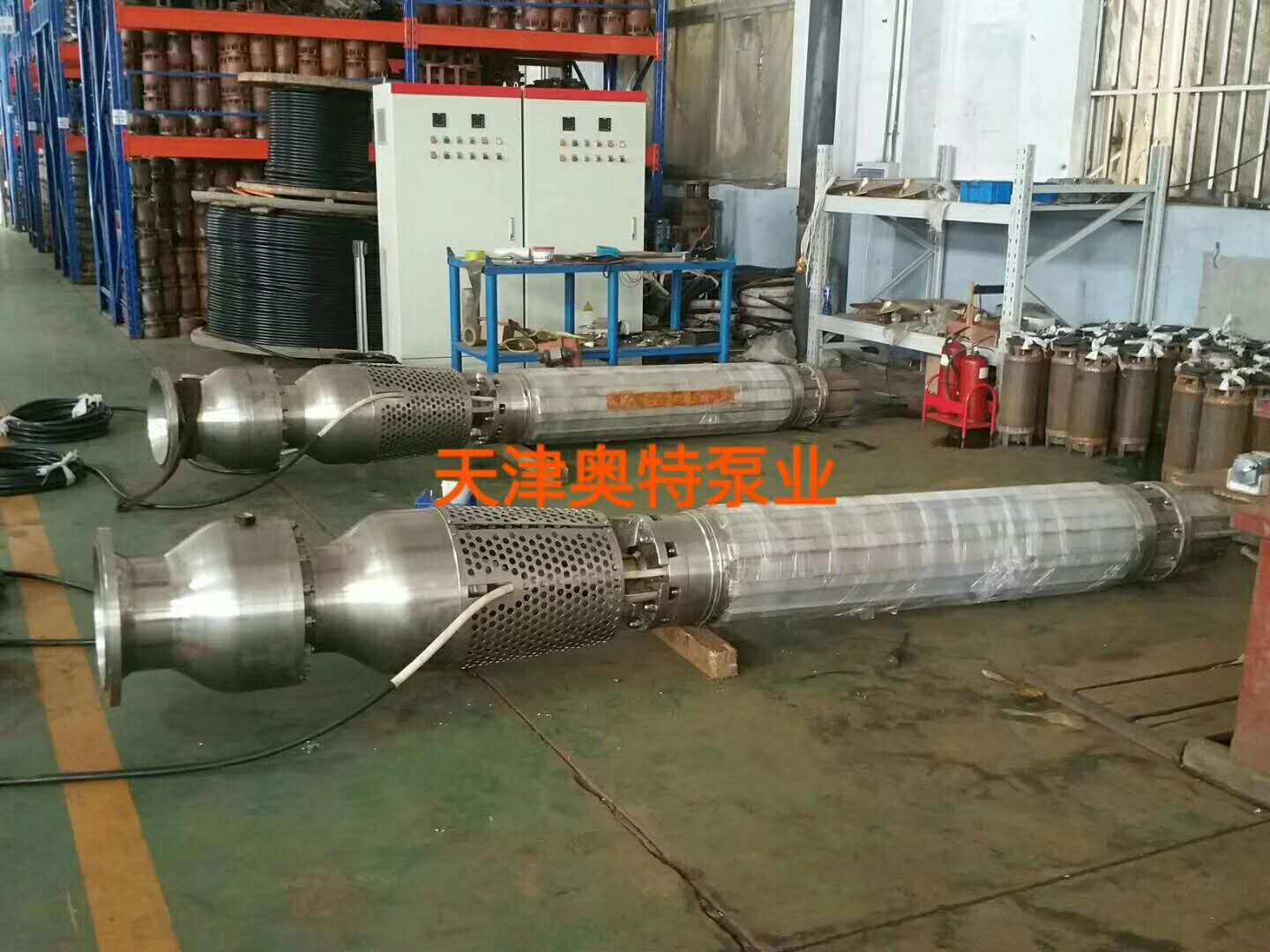

AT500QH不锈钢潜水泵机组分为三相异步潜水电机、离心式潜水泵两大部分相应的制作材质如下:
不锈钢潜水泵常规材质:
一、电机部分:
1、电机壳:不锈钢304(可选316、316L、2205材质)。
2、电机轴:2Cr13、 3Cr13、 42CrMo、 不锈钢。
3、上下轴瓦:石墨材质。
4、上导、下导轴承座:不锈钢304(316、 316L、 2205可选)。
5、电机止推:石墨
二、离心潜水泵部分:

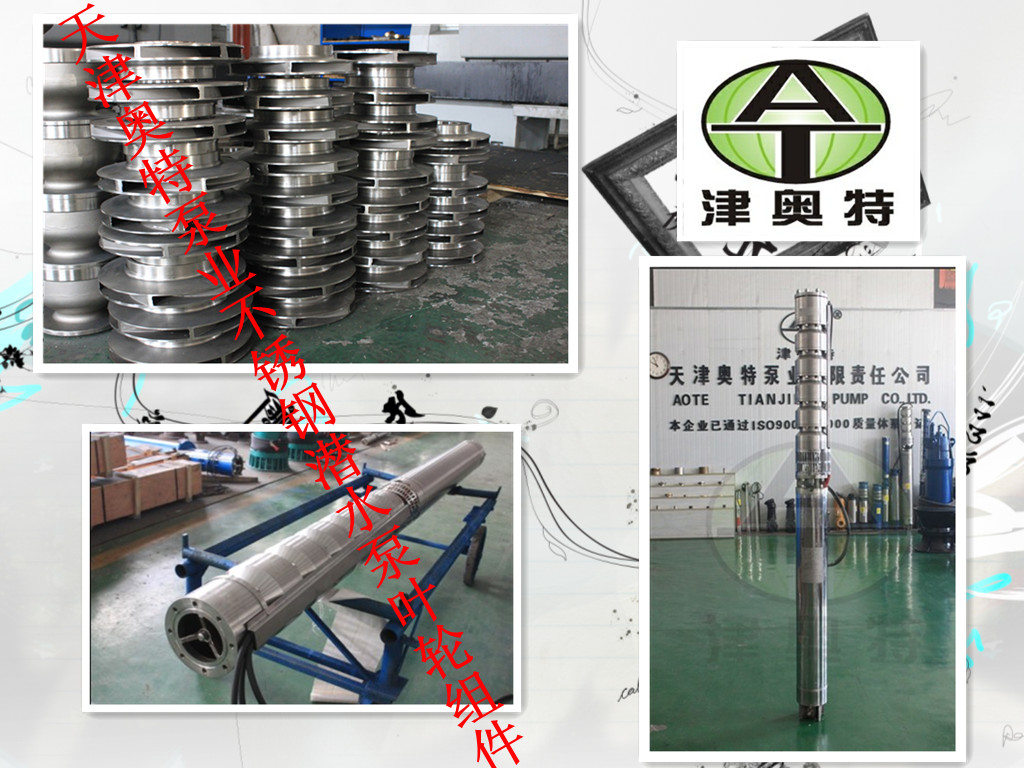

1、叶轮:不锈钢304材质(316、 316L、 2205可选)
2、泵轴:不锈钢、2Cr13、 3Cr13、 2205可选
3、轴套:石墨、铜材质、橡胶套可选。
AT500QH不锈钢潜水泵,可以进行立式、卧式、下吸式等安装形式。卧式安装情况下,加装导水罩,工厂产品出厂电机内部注满清水,其他情况需要客户现场自行注水使用。有需要不锈钢潜水泵产品客户可以随时来厂考察,考察地址:津南区双桥河开发区欣旺路2号。或者拨打网站电话咨询。
|
|
|
|
|
